ЛЕД лампице упозорењасу важан део савремених система видљивости возила који се користе на хитним, комуналним, грађевинским, пољопривредним, помоћним возилима, транспортним, индустријским и специјалним возилима. Њихова улога иде даље од стварања јаког трепћућег светла. Правилно дизајниран систем упозорења мора јасно да саопштава радно стање возила током рада са каросеријом возила, електричном архитектуром, положајем уградње, оптичким захтевима, изложеношћу животне средине и важећим прописима. Боја светла, дистрибуција зрака, шаблон блица, синхронизација, конструкција кућишта и дизајн контролера утичу на то колико се ефективно перципира сигнал упозорења. Разумевање ових фактора помаже произвођачима возила, оператерима возних паркова, интеграторима и дизајнерима опреме да развију системе упозорења који су практични, издржљиви, одржавани и прикладни за услове у којима возило ради.
Садржај
Кликните на било коју тему да бисте прешли директно на одељак.
- 1. Која је права намена лампе упозорења возила?
- 2. Како ЛЕД технологија побољшава перформансе упозорења?
- 3. Које су конфигурације лампица упозорења доступне?
- 4. Како одабрати боју лампице упозорења?
- 5. Зашто су оптика, обрасци блица и углови гледања важни?
- 6. Где треба да се монтирају лампице упозорења?
- 7. Које услове животне средине треба узети у обзир?
- 8. Како електрични системи и контролери утичу на рад?
- 9. Како се системи упозорења могу интегрисати у различита возила?
- 10. Како треба оцењивати усклађеност и тестирање?
- 11. Које су најчешће грешке при избору?
- 12. Како произвођачи могу побољшати поузданост система?
- 13. Шта треба да садржи практична техничка спецификација?
- 14. Често постављана питања
Која је права намена лампе упозорења возила?
Осветљење упозорења је у основи визуелни комуникациони систем. Његов посао је да привуче одговарајућу пажњу и помогне околним људима да схвате да возило има посебне услове за рад.
Сигнал упозорења може указивати на то да возило реагује на хитан случај, ради поред коловоза, споро се креће, опслужује инфраструктуру, ради у привременом радном подручју, опрему за вучу или обавља други задатак који захтева додатну свест људи у близини.
Ово чини светло упозорења другачијим од обичног осветљења возила. Предња светла, кочиона светла, показивачи правца и позициона светла првенствено комуницирају нормалне функције возила. Систем упозорења додаје још један слој информација о статусу возила или радном окружењу.
Разлика постаје посебно важна када возило ради у неколико окружења. Камион може да путује кроз град током дана, да се заустави поред пута увече, да уђе у грађевинско подручје и да ради у близини пешака или машина. Исто физичко возило стога може захтевати видљивост из више праваца под веома различитим условима позадинског осветљења.
Систем треба да помогне људима у близини да препознају да возило има посебне услове за рад.
Расподела светлости треба да учини возило видљивим из углова који су битни у стварном радном окружењу.
Поновљиви обрасци и јасне контроле помажу оператерима да предвидиво користе систем упозорења.
Опрема за упозорење треба да ради са структуром возила, електричним системом, командама и другим уграђеним компонентама.
Један од најчешћих неспоразума је да је перформансе упозорења једноставно питање осветљености. У стварности, корисна видљивост зависи од осветљености, угла гледања, контраста позадине, понашања блица, дизајна сочива, висине уградње, геометрије возила, времена и визуелног окружења које окружује возило.
Веома светао модул постављен иза препреке може произвести мање корисну покривеност упозорења од умерено моћног система правилно постављеног око возила. Исто тако, сигнал који изгледа импресивно у мрачној радионици може се понашати другачије на сунчевој светлости, јакој киши, магли, прашини или окружењу које садржи више извора јаког светла.
Како ЛЕД технологија побољшава перформансе упозорења?
ЛЕД технологија је трансформисала дизајн производа за упозоравање на возила. Солид-стате ЛЕД диоде омогућавају произвођачима да граде компактне модуле са флексибилним оптичким аранжманима, електронском контролом и високо интегрисаним кућиштима.
Флексибилност постављања ЛЕД диода је једна од најважнијих предности. Више емитера може бити распоређено иза сочива, дуж шипке, унутар компактне светлеће главе или преко неколико дистрибуираних модула. Ово омогућава дизајнерима да креирају обрасце упозорења који су усклађени са одређеним угловима гледања, а не да лампу третирају као извор једне тачке.
Компактна архитектура производа
ЛЕД модули могу бити дизајнирани у релативно малим паковањима, што омогућава интеграцију функција упозорења у решетке, бранике, ретровизоре, бочне панеле, кровне склопове, области визира и друге ограничене локације. Ово је корисно за савремена возила где су спољашњи стил, аеродинамички захтеви и интеграција опреме све важни.
Електронска контрола блица
ЛЕД диоде се могу електронски пребацивати са прецизним временом. Ово подржава вишеструке шаблоне блица, синхронизовани рад, наизменичне секвенце, функције усмерења и друга контролисана понашања.
Електронско управљање такође олакшава координацију неколико модула. На пример, предњи и задњи производи могу да раде заједно док бочни модули стварају додатну покривеност под бочним угловима.
Трајност чврсте конструкције
ЛЕД производи се не ослањају на традиционалну нит унутар извора светлости. То мења конструкцију лампе и може смањити осетљивост на одређене врсте механичких кварова повезаних са изворима светлости заснованим на филаментима.
Топлотни дизајн остаје важан
ЛЕД технологија и даље производи топлоту. Иако су ЛЕД системи ефикасни, њихова унутрашња температура утиче на електронско и оптичко понашање. Дизајн кућишта, дисипација топлоте, локација уградње, температура околине и трајање рада могу утицати на топлотне перформансе.
| Технолошка област | На шта утиче | Практично разматрање |
|---|---|---|
| Распоред ЛЕД емитера | Излаз и оптичка покривеност | Ускладите распоред емитера са потребним угловима гледања |
| Оптичка сочива | Облик и расподела зрака | Прегледајте стварну покривеност, а не само излаз |
| Становање | Заштита и термичко понашање | Ускладите дизајн кућишта са окружењем за инсталацију |
| Контролна електроника | Обрасци и синхронизација | Користите јасно дефинисане режиме рада |
Важна ствар је да су ЛЕД диоде технолошка платформа, а не комплетно решење упозорења саме по себи. Оптички дизајн, електроника, управљање топлотом, конструкција кућишта, монтажа и логика управљања одређују колико ефикасно та технологија делује на стварном возилу.
Које су конфигурације лампица упозорења доступне?
Савремени системи упозорења за возила доступни су у неколико физичких облика. Свака конфигурација је дизајнирана око другачијег захтева за инсталацију, а професионална возила често комбинују неколико типова како би се постигла шира покривеност.
Светлеће шипке постављене на кров
Светлосне траке се обично постављају преко крова и могу садржати више оптичких модула распоређених да обезбеде покривеност напред, назад и са стране.
Њихов повишен положај може помоћи да сигнал упозорења остане видљив изнад других структура возила. Међутим, положај уградње на кров такође излаже производ оптерећењу ветром, временским приликама, вибрацијама и повећању укупне висине возила.

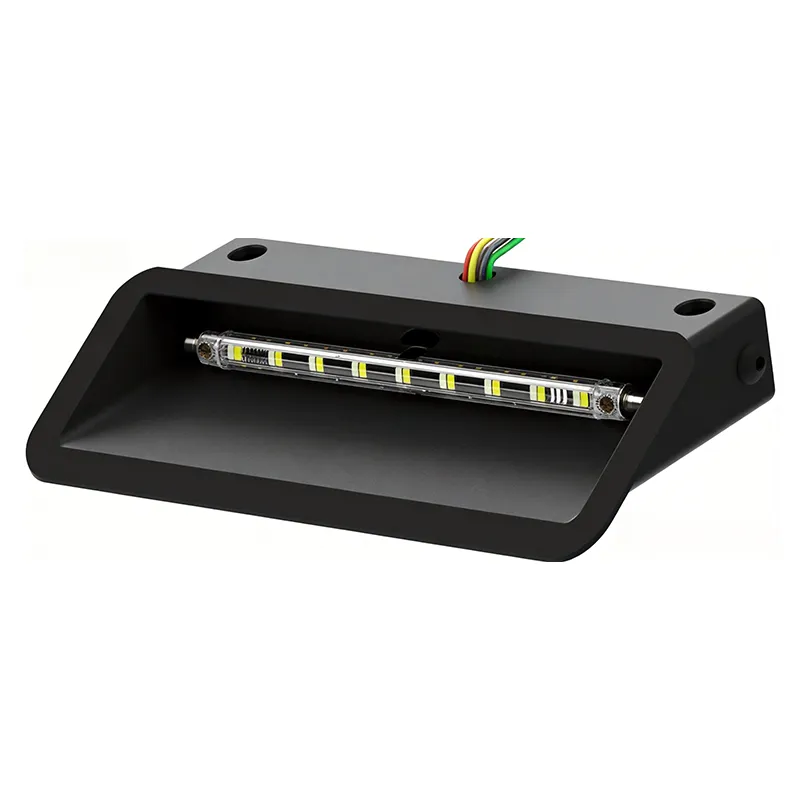

Компактне светлеће главе
Светлеће главе су мањи појединачни модули који се могу распоредити по возилу. Често се користе у отворима на решетки, браницима, бочним панелима, задњој каросерији, ретровизорима или другим локацијама где велика светлосна трака није практична.
Дистрибуиране светлеће главе могу бити посебно корисне за затварање празнина у видљивости које стварају каросерија или опрема.
Беацонс
Светионици су обично постављени на повишеној тачки и пружају веома препознатљив сигнал упозорења. Њихова цилиндрична или компактна форма омогућава им да се монтирају на кровове возила, структуре опреме или специјалне платформе.
Хидеаваи системи
Модули за скривање су инсталирани иза постојећих структура возила, омогућавајући функцији упозорења да остане визуелно дискретна када не ради. Инсталација захтева пажљиво разматрање оптичког зазора, одвођења топлоте, ожичења и приступа сервису.
Системи монтирани на визир
Јединице визира се постављају унутар возила у близини горњег дела ветробранског стакла. Они могу да обезбеде осветљење за упозорење унапред док одржавају компактан отисак инсталације.
Главно питање је осигурати да систем не ствара превелике рефлексије или омета видљивост оператера.
Системи упозорења на правац
Усмерени системи користе контролисане секвенце да комуницирају лево, десно или централно кретање. Они су посебно релевантни за возила службе на путу, возила за управљање саобраћајем, камионе за спасавање и радна возила која раде око активних саобраћајних површина.
| Конфигурација | Типична инсталација | Главна предност | Главно разматрање |
|---|---|---|---|
| Лигхтбар | Кров | Широка повишена видљивост | Монтажа, висина, изложеност ветру |
| Лигхтхеад | Решетка, браник, бочни, задњи | Флексибилно дистрибуирано постављање | Оптички правац и доступна дубина уградње |
| Беацон | Повишен положај за монтажу | Препознатљив сигнал упозорења високог нивоа | Снага монтаже и укупна висина возила |
| Хидеаваи | Иза панела возила | Дискретна интеграција | Јасна оптичка путања и управљање топлотом |
| Јединица визира | Унутрашње горње ветробранско стакло | Компактно упозорење унапред | Видљивост и рефлексије возача |
| Јединица за усмерење | Задњи део или сервисна област | Саобраћајно-правна комуникација | Контрола секвенцирања и синхронизације |
Не постоји јединствена конфигурација која одговара сваком возилу. Одабир треба да почне са проблемом видљивости који треба да се реши, а затим идентификује који физички аранжман може најефикасније да реши тај проблем.
Велики радни камион може да користи подигнуту светлосну траку заједно са предњим и задњим светлима, док се компактно сервисно возило може првенствено ослањати на дискретну решетку и задње модуле. Важан фактор је покривеност, а не само количина производа.
Како одабрати боју лампице упозорења?
Боја упозорења носи информације, али тачна боја зависи од улоге возила, земље, надлежности, категорије услуге и важећих прописа.
Уобичајене боје упозорења су ћилибар, црвена и плава. Различите класе возила такође могу користити вишебојне конфигурације за различита радна стања. Пошто ова правила могу да варирају, боју увек треба третирати као регулаторну и функционалну одлуку, а не као чисто визуелну преференцију.
Амбер системи упозорења
Ћилибар је широко повезан са опрезом, радном активношћу, операцијама на путу, одржавањем, градњом, комуналним услугама, опремом која се споро креће и другим применама где је потребна повећана пажња.
Црвени системи упозорења
Црвена може имати снажан значај упозорења и може бити повезана са одређеним функцијама возила или овлашћеним сервисним категоријама у зависности од јурисдикције.
Плави системи упозорења
Плава је често подложна строжијим контролама и може бити резервисана за одређене категорије возила за хитне случајеве или одобрене категорије возила. Стога треба пажљиво проверити његову подобност за одредишно тржиште и улогу возила.
Двобојни системи
Двобојни производи могу подржавати различита радна стања. На пример, једна одобрена боја може бити повезана са општом радном активношћу, док се друга користи за посебну оперативну функцију. Логика контролера треба да учини ове режиме јасним и спречи случајне комбинације.
| Стратегија боја | Потенцијална примена | Важно разматрање |
|---|---|---|
| Амбер | Рад, опрез, услуга, активност на путу | Уобичајено у апликацијама које се односе на посао, подложно локалним правилима |
| Црвени | Одређене функције упозорења | Користите у складу са захтевима возила и јурисдикције |
| Плава | Специјализована сигнализација за хитне случајеве | Често строже регулисано |
| Дуал цолор | Више оперативних стања | Логика контролера треба јасно да одваја одобрене режиме |
Боја је такође у интеракцији са околином. Визуелни контраст између сигнала упозорења и његове позадине може да се промени под сунчевом светлошћу, ноћним условима, урбаним осветљењем, снегом, маглом или рефлектујућим површинама.
Зашто су оптика, обрасци блица и углови гледања важни?
Видљивост упозорења у великој мери зависи од оптичког дизајна. Окружни учесник у саобраћају може да види возило директно испред, из угла, са стране или позади. Систем упозорења стога мора да обезбеди значајну видљивост у свим правцима који су важни.
Дистрибуција зрака
Оптичка сочива, рефлектори, ЛЕД распоред, оријентација модула и геометрија кућишта одређују како се емитовано светло шири. Светло окренуто напред је оптимизовано другачије од модула намењеног да обезбеди широку бочну покривеност.
Практичан систем треба да минимизира непотребне слабе зоне. Због тога дистрибуцију светлости треба проценити кроз релевантне углове гледања, а не само из једног жељеног правца.
Угао гледања
Каросерија возила може створити неочекиване оптичке препреке. Јединица постављена на решетку може да ради веома добро са предње стране, истовремено пружајући ограничену видљивост из бочног угла. Кровна шипка може понудити широку покривеност, али и даље оставља празнине у близини возила.
Мапирање возила са више тачака гледишта пре инсталације може открити ове области.
Фласх обрасци
Треперење чини светло упозорења визуелно различитим од многих обичних светала возила. Различити обрасци могу подржати различита радна стања или створити веће визуелно одвајање од позадине.
Међутим, прекомерна сложеност шаблона може створити још један проблем. Оператери могу имати потешкоћа да запамте који образац одговара одређеној функцији. Мањи скуп јасно дефинисаних режима често може бити практичнији од непотребно велике библиотеке шаблона.
Синхронизација
Када више модула ради као један систем, синхронизација утиче на укупни визуелни резултат. Модули могу да трепћу истовремено, смењују се лево и десно, прелазе преко возила или раде у одвојеним синхронизованим групама.
Више модула се активира заједно да би се створио јединствени догађај упозорења.
Одвојене групе се активирају у низу да би се створило визуелно кретање по возилу.
Светлосна активност путује кроз уређену групу и може да подржи функције усмерености.
Одобрени обрасци се могу одабрати према радном стању возила.
Визуелни услови у стварном свету
Оптичке перформансе треба узети у обзир у реалним условима. Јака сунчева светлост, фарови, мокар тротоар, магла, прашина, рефлектујући знакови, снег и радна светла у близини могу да промене начин на који се сигнали упозорења перципирају.
Због тога лабораторијски резултати сами по себи не говоре целу причу. Коначна инсталација возила одређује да ли светлост заиста стиже до посматрача у корисном облику.
Где треба да се монтирају лампице упозорења?
Положај монтаже директно утиче на видљивост. Одређује елевацију, видну линију, препреку, вођење каблова, механички стрес и приступачност за одржавање.
Монтажа на кров
Системи постављени на кров имају користи од висине. Они могу остати видљиви изнад многих структура возила и могу пружити широку покривеност напред, назад и бочно.
Истовремено, постављање крова повећава изложеност ветру, киши, снегу, прању возила и случајним ударима. Монтажни окови стога морају одговарати кровној конструкцији и радном окружењу возила.
Монтажа предње решетке
Светлеће главе постављене на решетку могу да обезбеде нижи ниво фронталног упозорења и могу да допуне производ који се монтира на кров. Дубина уградње и оптички зазор треба пажљиво прегледати.
Монтажа позади
Модули за упозорење позади могу бити посебно важни за службена возила и комунална возила која се заустављају или раде дуж јавних путева. Возач који га прати можда неће моћи јасно да види предње или кровно светло ако каросерија возила или оближња опрема блокирају сигнал.
Бочна монтажа
Бочни модули могу смањити бочне празнине у видљивости. Ово може бити драгоцено када возила обилазе раскрснице, пешаке, машине или пролазећи саобраћај.
Скривена интеграција
Модули за скривање могу да сачувају чист спољашњи изглед док обезбеђују функцију упозорења. Ове инсталације захтевају пажљиво разматрање околног материјала и оптичке путање.
| Монтажна позиција | Главна улога видљивости | Типичан изазов |
|---|---|---|
| Кров | Повишена широка покривеност | Оптерећење ветром, висина, снага монтаже |
| Предња решетка | Предња и дијагонална покривеност | Опструкција тела и дубина уградње |
| Позади | Праћење саобраћаја | Врата, опрема, регали и каросерија |
| Сиде | Бочна покривеност | Геометрија возила и оријентација модула |
| Висор | Прегледност кабине напред | Одрази и видљивост возача |
Користан метод дизајна је креирање мапе видљивости. Означите предње, задње, бочне, повишене и близине зоне гледања возила, а затим идентификујте које области су блокиране ретровизорима, опремом, панелима каросерије, шинама, мердевинама, носачима или прикључцима.
Једном када су те празнине познате, сваки модул упозорења има јасан посао. Овај приступ је ефикаснији него насумично додавање светла све док возило не буде довољно светло.
Које услове животне средине треба узети у обзир?
Опрема за упозорење возила ради у окружењима која могу бити знатно оштрија од електричних апликација у затвореном простору. Изложеност на отвореном може укључивати кишу, прскање на путу, снег, блато, прашину, вибрације, ултраљубичасто зрачење, промене температуре, хемикалије за чишћење и механички утицај.
Излагање води
Производи за упозорење на отвореном треба да имају заштиту кућишта која одговара њиховој намераваној инсталацији. Вода може да уђе кроз шавове, конекторе, излазе каблова, монтажне интерфејсе или оштећене заптивке.
Квалитет уградње је део једначине заштите од воде. Кућиште може бити добро запечаћено у фабрици и још увек може доћи до уласка воде ако се руковање кабловима, рупе за монтажу или постављање конектора неправилно рукују током инсталације.
Прашина и блато
Грађевинска, пољопривредна, рударска, шумарска и индустријска возила могу да раде у срединама које садрже прашину, блато, песак и фине честице. Сочива треба да остану практична за чишћење, а инсталација треба да избегава непотребно изложена места на којима се може акумулирати контаминација.
Вибрације и удари
Кретање возила излаже производе упозорења механичким вибрацијама. Неравни путеви, рад ван пута, тешка опрема и честа кретања возила могу довести до стреса на конзоле, причвршћиваче, плоче, конекторе и унутрашње компоненте.
Температура
Возила се могу паркирати на директном сунцу или користити током хладних зимских услова. Производ стога треба изабрати за стварни опсег радне температуре, посебно тамо где се очекује континуирано или често трептање.
УВ излагање
Спољашња сочива и кућишта могу бити изложени дуготрајном ултраљубичастом зрачењу. Избор материјала треба да узме у обзир отпорност на жутило, пуцање, крхкост и губитак оптичке јасноће током времена.
- Заштита од воде:Ускладите кућиште и начин инсталације са стварном изложеношћу.
- Механичка издржљивост:Узмите у обзир вибрације, удар, удар и напрезање при монтажи.
- Термичко понашање:Потврдите рад у оквиру очекиваног температурног опсега.
- УВ отпорност:Размислите о дугорочном излагању сочива и кућишта на отвореном.
- Заштита конектора:Заштитите кабловске улазе и електричне интерфејсе једнако пажљиво као и кућиште лампе.
Оцене животне средине треба тумачити заједно са коначном инсталацијом. Оцена производа је значајна само када инсталирана конфигурација чува услове за које је производ дизајниран.
Како електрични системи и контролери утичу на рад?
Савремени системи упозорења често садрже више светлих глава које се контролишу као координирана мрежа уместо једне независне лампе повезане са прекидачем.
Компатибилност напона
Електрични системи возила се разликују у зависности од примене. Опрема за упозорење стога мора бити усклађена са номиналним напоном и радним опсегом возила.
Компатибилност напона треба проверити пре уградње, а не претпостављати из категорије возила.
Заштита струјног кола
Одговарајуће ожичење, осигурачи, уземљење, димензионисање кабла, избор конектора и заштита кола су важни за сигурну електричну интеграцију.
Систем ожичења такође треба да буде заштићен од абразије, прекомерне топлоте, покретних компоненти, излагања води и механичког стреса.
Функције контролера
У зависности од дизајна производа, контролер може управљати шаблонима блица, синхронизацијом, режимима боја, секвенцама усмерења, пребацивањем напајања или неколико група светлосних модула.
| Контролна функција | Сврха | Практични захтев |
|---|---|---|
| Контрола снаге | Омогућите или онемогућите систем упозорења | Јасна идентификација оператера |
| Избор узорка | Изаберите одобрено понашање блица | Једноставан и логичан начин рада |
| Контрола боја | Промените одобрену радну боју или режим | Спречите случајне неприкладне комбинације |
| Контрола усмерења | Креирајте леве, десне или централне секвенце | Јасан однос између улаза и излаза |
| Синхронизација | Координирајте више модула | Стабилно време у целом систему |
Једноставне контроле су често практичније
Контролна табла са много дугмади није аутоматски боља. Оператери ће можда морати да активирају функције упозорења док носе рукавице, раде ноћу или се концентришу на рад возила.
Јасно означене контроле и логичко груписање могу учинити систем лакшим за коришћење у стварним условима рада.
Приступ сервису
Контролер треба да буде заштићен од непотребне топлоте, воде и удара, а да остане доступан за одржавање. Каблови треба да буду обележени тако да техничари могу да идентификују модуле и кола без непотребног растављања.
Како се системи упозорења могу интегрисати у различита возила?
Свако возило представља другачији проблем упозорења. Димензије каросерије, опрема, брзина рада, радно окружење и регулаторни захтеви могу значајно да промене одговарајућу конфигурацију.
Може захтевати координисану покривеност упозорења, брзи избор режима, контролисане шаблоне блица и јаку видљивост из више праваца.
Често захтевају упозорење око великих структура опреме и заштиту од прашине, вибрација, блата и физичког удара.
Може се често заустављати поред путева или инфраструктуре, чинећи препознавање позади и бочно важним.
Може да ради око великих прикључака и у променљивим светлосним условима, захтевајући пажљиво постављање и издржљиву конструкцију.
Може наићи на гране, неравни терен, прашину, вибрације и услове слабог осветљења који постављају додатне захтеве за монтажу и дизајн кућишта.
Често ради у близини саобраћаја у покрету, што чини брзо препознавање праваца који се приближавају и пролазе посебно важним.
Возила флоте
Флота може укључивати различите моделе возила са различитим крововима, решеткама, електричним системима и димензијама каросерије. Стандардизована стратегија упозорења би стога требало да дефинише заједничке функционалне захтеве, истовремено омогућавајући да се физичке конфигурације прилагоде сваком возилу.
Грађевинска и тешка опрема
Тешка опрема може имати велике слепе површине. Модули упозорења ће можда морати да буду постављени изнад кабина, око тела машина или близу задњих структура. Хардвер за монтажу треба изабрати за вибрације и покрете повезане са машином.
Пољопривредне примене
Пољопривредна опрема може да пређе између рада у пољу и путовања. Опрема за упозорење ће стога можда морати да остане видљива око великих прикључака и покретних компоненти док преживи прашину, блато, сунчеву светлост, влагу и дуге периоде рада.
Специјална возила
Возила за сервис, опоравак, транспорт и комунална возила могу да захтевају прилагођену комбинацију светлосних трака, светионика, светлећих глава, система за усмерење и контролера. У таквим случајевима, интеграција специфична за апликацију је обично прикладнија од ослањања на један генерички аранжман производа.
У свим овим апликацијама, најбољи систем почиње са оперативним сценаријем возила, а не са каталогом производа.
Како треба оцењивати усклађеност и тестирање?
Опрема за упозорење возила може бити подложна прописима специфичним за тржиште, фотометријским захтевима, захтевима за електромагнетну компатибилност, еколошким испитивањима и правилима за категорију возила.
Одредбе и стандарде који се појављују у техничкој документацији стога треба пажљиво тумачити. Одређена ознака може да се односи на оптичке перформансе, електромагнетну компатибилност или неки други део захтева за производ. Различите ознаке не треба третирати као заменљиве.
Фотометријско испитивање
Фотометријска евалуација испитује оптичко понашање и може укључити излаз, дистрибуцију, боју и видљивост под дефинисаним угловима у зависности од применљивог захтева.
Испитивање вибрација
Осветљење возила је стално изложено вибрацијама. Тестирање може помоћи у процени издржљивости кућишта, монтажне структуре, електричних прикључака, штампаних плоча, оптичких компоненти и унутрашњих склопова.
Испитивање воде и уласка
Опрему за упозорење на отвореном треба проценити на релевантну изложеност животне средине. Потребна заштита зависи од места уградње и услова који се очекују током употребе.
Процена корозије
Со на путу, влага, вода и индустријски загађивачи могу утицати на металне површине, премазе, причвршћиваче и монтажне структуре. Испитивање корозије може помоћи да се идентификују слабости у материјалима и површинској обради.
Електромагнетна компатибилност
Опрема за упозорење ради поред радија, навигационих система, контролних модула, електронике мотора, сензора и других система возила. Због тога је електромагнетна компатибилност важан фактор за интегрисану електронику возила.
| Тест Ареа | Примари Фоцус | Зашто је важно |
|---|---|---|
| Фотометријски | Оптички излаз и дистрибуција | Помаже у верификацији видљивости и понашања сигнала |
| Вибрације | Механичка издржљивост | Симулира напрезања од кретања возила |
| Улазак воде | Заштита кућишта | Важно за спољашњу и изложену инсталацију |
| Корозија | Отпорност материјала и завршне обраде | Релевантно за со, влагу и индустријска окружења |
| ЕМЦ | Електрична компатибилност | Подржава стабилан рад заједно са другом електроником возила |
Усклађеност такође треба размотрити на нивоу конфигурације. Резултат теста се може применити на одређени распоред производа, боју, оријентацију уградње или режим рада. Техничка документација треба да разјасни те услове.
Које су најчешће грешке при избору?
Многи проблеми са системом упозорења настају током избора, а не након инсталације. Најчешће грешке укључују фокусирање на изглед или осветљеност док се превиђа геометрија возила, законски захтеви, изложеност околини или контролна архитектура.
- Бирање само по осветљености:Сам излаз не одређује корисну покривеност.
- Игнорисање положаја уградње:Каросерија или опрема могу блокирати добро дизајнирану лампу.
- Коришћење неприкладне боје:Захтеви за боје се разликују у зависности од примене и надлежности.
- Игнорисање контролера:За више светлосних модула је потребна координирана оперативна логика.
- Узимајући у обзир изложеност животне средине:Прашина, блато, со, вибрације и температура утичу на избор производа.
- Блокирање приступа сервису:Скривену опрему постаје тешко прегледати и заменити.
- Мешање некомпатибилних компоненти:Напон, конектори, архитектура контролера и монтажне димензије морају да се поклапају.
- Додавање превише модула:Више производа не решава аутоматски стратегију лоше видљивости.
Проблем само са осветљеношћу
Систем упозорења који изгледа изузетно светао из једног смера може и даље да производи слабу бочну или позадину покривеност. Стога треба узети у обзир комплетну коверту за гледање.
Проблем једног производа за све
Светла на крову која добро функционише на једном камиону може бити неприкладна за компактно сервисно возило. Исто тако, светиљка на решетки може бити идеална за један облик тела и лоше прилагођена другом.
Правни проблем боје
Боју треба потврдити за одредишно тржиште и улогу возила пре инсталације. Производ који је физички способан да произведе одређену боју не чини ту боју аутоматски погодном за сваку примену.
Проблем одржавања
Системи упозорења се често постављају на тешким локацијама јер највидљивије тачке монтаже нису увек најлакше за сервисирање. Инсталација треба да уравнотежи видљивост са разумним приступом за преглед, чишћење и замену.
Како произвођачи могу побољшати поузданост система?
Поуздана опрема за упозорење зависи од усклађеног квалитета ЛЕД диода, штампаних плоча, оптичких сочива, кућишта, заптивки, конектора, ожичења, монтажног хардвера и компоненти контролера.
Контрола оптичког склопа
Позиционирање емитера и поравнање сочива могу утицати на оптичку униформност. Када се неколико модула инсталира један поред другог, мале разлике у оптичком понашању могу постати видљивије.
Контрола електричног склопа
Ожичење, спојеви за лемљење, конектори, компоненте за заштиту кола и штампане плоче треба да се склапају у складу са контролисаним производним процедурама.
Контрола механичког склопа
Причвршћивачи, држачи, заптивке, излази каблова и интерфејси за сочива треба да се инсталирају доследно. Вибрације возила изазивају поновљени механички стрес на ове компоненте.
Инспекција процеса
Инспекција квалитета је јача када се дистрибуира у целој производњи уместо да буде ограничена на завршну козметичку проверу.
- Прегледајте улазне компоненте:Проверите критичне ЛЕД диоде, електронику, сочива, кућишта, заптивке и конекторе.
- Контролни склоп:Користите поновљиве процедуре за ожичење, лемљење, заптивање, причвршћивање и инсталацију сочива.
- Проверите оптичко понашање:Проверите одобрене светлосне обрасце и оптички излаз.
- Процените отпорност на животну средину:Примените релевантна испитивања воде, вибрација, корозије и температуре.
- Проверите рад контролера:Потврдите обрасце, боје, синхронизацију и функције усмерења.
- Прегледајте готови склоп:Проверите конекторе, тачке монтаже, стање сочива, квалитет кућишта и етикете.
Зашто је конзистентност важна у апликацијама за возни парк
Флота може инсталирати десетине или стотине модула упозорења на различитим платформама возила. Доследно оптичко понашање, логика контролера, конектори, методе монтаже и документација могу учинити инсталацију и одржавање много лакшим.
Документација као део квалитета
Технички цртежи, дијаграми ожичења, упутства за инсталацију, информације о контролеру и записи о инспекцијама помажу у стварању јасне везе између производње и интеграције возила.
Добра документација такође подржава будуће одржавање. Техничар треба да буде у стању да идентификује који модул се повезује на који излаз контролера и да разуме предвиђени режим рада без реверзног инжењеринга целог возила.
Шта треба да садржи практична техничка спецификација?
Практична техничка спецификација претвара општи захтев за светлом упозорења у конфигурацију коју дизајнери, произвођачи, инсталатери и оператери могу доследно разумети.
| Подручје спецификације | Информације које треба дефинисати | Зашто је важно |
|---|---|---|
| Улога возила | Хитна, грађевинска, комунална, пољопривредна, транспортна, услужна или специјална употреба | Успоставља оперативни контекст |
| Конфигурација | Светлосна трака, светионик, светлосна глава, скровиште, визир, систем усмерења | Одређује физичку и оптичку интеграцију |
| Боја | Одобрена боја упозорења или комбинација | Повезује систем са захтевима апликације |
| Волтаге | Електрична архитектура возила и радни опсег | Спречава електричну неусклађеност |
| Контрола | Обрасци, синхронизација, усмерени режими, контрола боја | Дефинише понашање система |
| Монтажа | Кров, решетка, задњи, бочни, визир, скривена уградња | Одређује захтеве за видљивост и инсталацију |
| Животна средина | Вода, прашина, вибрације, температура, УВ, корозија | Усклађује конструкцију са условима рада |
| Тестирање | Применљиви захтеви тржишта и тестирања производа | Пружа јасну техничку основу за евалуацију |
Прво дефинишите возило
Димензије возила, кровна конструкција, панели каросерије, решетке, носачи опреме, ретровизори, врата, прикључци и постојећа светла треба да буду мапирани пре него што се заврши изглед упозорења.
Дефинишите стварне услове рада
Спецификација треба да идентификује где и када ће се систем користити. Дневни радови на путевима, ноћна изградња, реаговање у ванредним ситуацијама, пољопривредни теренски рад, складишта и рад општинских служби могу захтевати веома различите стратегије упозорења.
Дефинишите зоне видљивости
Уместо да само наводите колико лампи је потребно, наведите који правци морају остати видљиви. Технички план може да идентификује захтеве за предњу, позадину, бочну, повишену и блиску покривеност.
Дефинишите електричну архитектуру
Напон, струјни захтеви, тип конектора, локација контролера, заштита кола, провод каблова и уземљење треба да буду идентификовани пре почетка производње или конверзије возила.
Дефинишите захтеве услуге
Опрема за упозорење треба да остане практична за чишћење, проверу, подешавање и замену. Техничка спецификација би стога требало да укључује приступ сервису и детаље о инсталацији где је то потребно.
Идентификујте где се приближава саобраћај, пешаци и радници треба да виде возило.
Идентификујте физичке тачке монтаже, препреке, каросерију и расположиви простор.
Идентификујте напајање, локацију контролера, кабловске путеве, заштиту и приступ сервису.
Идентификујте како ће производ бити очишћен, прегледан, подешен и замењен.
Практичан ток селекције
- Дефинишите функцију возила:Утврдите разлог зашто је потребно додатно визуелно упозорење.
- Упутства за преглед мапе:Идентификујте потребе за видљивошћу предње, задње, бочне, повишене и близине.
- Идентификујте препреке:Проверите каросерију, полице, ретровизоре, алате, прикључке и опрему.
- Изаберите физичку конфигурацију:Изаберите одговарајућу комбинацију шипки, светионика и светиљки.
- Потврдите боју и шаре:Изаберите одобрене режиме рада за одредиште и улогу возила.
- Потврдите електричну компатибилност:Проверите напон, ожичење, конекторе, функције контролера и заштиту кола.
- Потврдите еколошке захтеве:Ускладите опрему са излагањем води, прашини, вибрацијама, УВ зрачењу и температури.
- Прегледајте документацију:Уверите се да цртежи производа, информације о ожичењу, детаљи монтаже и документација за тестирање одговарају коначној конфигурацији.
Овај ток рада држи избор производа везан за стварне захтеве возила. Такође пружа јаснију основу за комуникацију између произвођача возила, оператера возног парка, интегратора, тимова за куповину и техничара за инсталацију.
Често постављана питања
За шта се углавном користе ЛЕД светла упозорења?
Користе се за повећање видљивости возила и саопштавање посебних услова рада као што су реаговање у ванредним ситуацијама, радови на путу, изградња, одржавање, комуналне операције, контрола саобраћаја или друге активности које захтевају додатну свест.
Да ли су све боје сигналних лампица прикладне за свако возило?
Не. Боје лампица упозорења се могу регулисати према земљи, јурисдикцији, категорији возила и врсти услуге. Одредишно тржиште и предвиђену функцију возила треба потврдити пре него што одредите боју.
Која је разлика између светлосне траке и светлеће главе?
Лигхтбар је генерално већи склоп са више модула, који се често поставља на кров возила за широку покривеност. Светлећа глава је мањи појединачни модул који се може распоредити око предње, задње, бочне или других делова тела.
Зашто би возило користило неколико малих модула уместо једне велике светлосне траке?
Дистрибуирани модули могу попунити празнине у видљивости узроковане каросеријом, опремом или геометријом возила. Они такође могу олакшати интеграцију функција упозорења у областима где велики кровни склоп није практичан.
Да ли већа осветљеност увек значи боље перформансе упозорења?
Не. Корисне перформансе упозорења такође зависе од оптичке дистрибуције, угла гледања, положаја уградње, позадинског осветљења, времена, геометрије возила и понашања блица.
Где би требало да буде постављено светло упозорења?
Правилан положај зависи од возила и праваца из којих га треба препознати. Кров, решетка, задњи, бочни, визир и скривени положаји имају различите предности и ограничења.
Шта треба узети у обзир за грађевинска возила?
Кључна разматрања укључују вибрације, прашину, блато, изложеност удару, кретање опреме, чврстоћу монтаже, видљивост око великих машинских структура, заштиту ожичења и приступ одржавању.
Колико је важан контролер?
Контролер може да координише више модула и управља одобреним шаблонима блица, синхронизацијом, секвенцама усмерења, режимима боја и функцијама пребацивања. То је важан део целокупног система упозорења.
Зашто је важна заштита животне средине?
Производи који се монтирају на возила могу наићи на кишу, прскање, прашину, блато, со, вибрације, излагање УВ зрачењу и промене температуре. Кућиште, сочиво, електрични прикључци, хардвер за монтажу и начин инсталације треба да одговарају стварном окружењу.
Које врсте тестирања треба узети у обзир?
У зависности од примене и тржишта, релевантне процене могу укључивати фотометријско тестирање, испитивање вибрацијама, испитивање уласка воде, процену корозије, процену температуре, електрично испитивање и испитивање електромагнетне компатибилности.
Да ли се системи упозорења могу прилагодити различитим моделима возила?
Да. Прилагођавање може укључивати величину модула, носаче за монтажу, дужине каблова, конекторе, логику контролера, шаблоне блица, комбинације боја и физичке инсталације.
Како флота може стандардизовати системе упозорења за различита возила?
Возни парк може успоставити заједничке захтеве за одобрене боје, радне обрасце, логику контролера, праксе ожичења, конекторе, заштиту животне средине и процедуре инспекције, док дозвољава да се физичка конфигурација уградње разликује у зависности од модела возила.
Шта је најважнији фактор при избору система упозорења?
Најважнији фактор је да ли комплетан систем јасно преноси радно стање возила под условима у којима ће возило заиста радити. То захтева разматрање примене, углова гледања, монтаже, оптике, боје, контроле, електричне компатибилности, заштите животне средине и примењивих захтева заједно.
Како бољи дизајн упозорења може створити јаснију комуникацију возила?
Ефикасно осветљење упозорења возила је резултат координисаног инжењеринга, а не једне спецификације. ЛЕД технологија пружа флексибилну основу, али коначни учинак зависи од оптичког дизајна, боје, понашања блица, положаја уградње, контролне логике, електричне интеграције, заштите животне средине и самог возила.
Камиону за сервис на путу ће можда требати снажно позади и бочно препознавање када се заустави поред саобраћаја. Грађевинској машини ће можда бити потребна повећана покривеност око велике структуре. Пољопривредна опрема може захтевати упозоравајућу видљивост око прикључака током рада у променљивим временским условима. Возило хитне помоћи може захтевати више координисаних модула са јасно дефинисаним режимима рада.
Ови сценарији показују зашто опрему за упозорење треба планирати као систем. Сваки модул треба да има разлог за инсталирање. Свака позиција за монтажу треба да се бави захтевима видљивости. Свака функција контролера треба да одговара оперативним потребама.
За оператере возних паркова и интеграторе возила, овај приступ такође олакшава стандардизацију. Уобичајени захтеви се могу успоставити за боје, шаре, контролере, ожичење, методе монтаже, заштиту животне средине и инспекцију, док се и даље дозвољава свакој платформи возила да користи конфигурацију која одговара сопственој структури каросерије.
За произвођаче, исти принцип подржава корисније прилагођавање. Уместо промене компоненти без дефинисане намене, прилагођени систем се може развити око специфичне улоге возила, захтева за монтажу, зоне видљивости, услова околине или контролне архитектуре.
На крају крајева, добро пројектованЛЕД лампице упозорењатребало би да олакша препознавање возила и лакше разумевање његовог радног стања. Циљ није визуелни вишак. Циљ је поуздана, јасна, на одговарајући начин контролисана комуникација између возила и људи око њега.
Потребна вам је конфигурација светла упозорења за возило?
НОВАпружа решења за светло упозорења за возила за различита радна окружења, структуре возила, захтеве за монтажу, системе управљања и сценарије примене. За конфигурацију која одговара захтевима вашег пројекта,контактирајте насда разговарамо о техничким детаљима.
